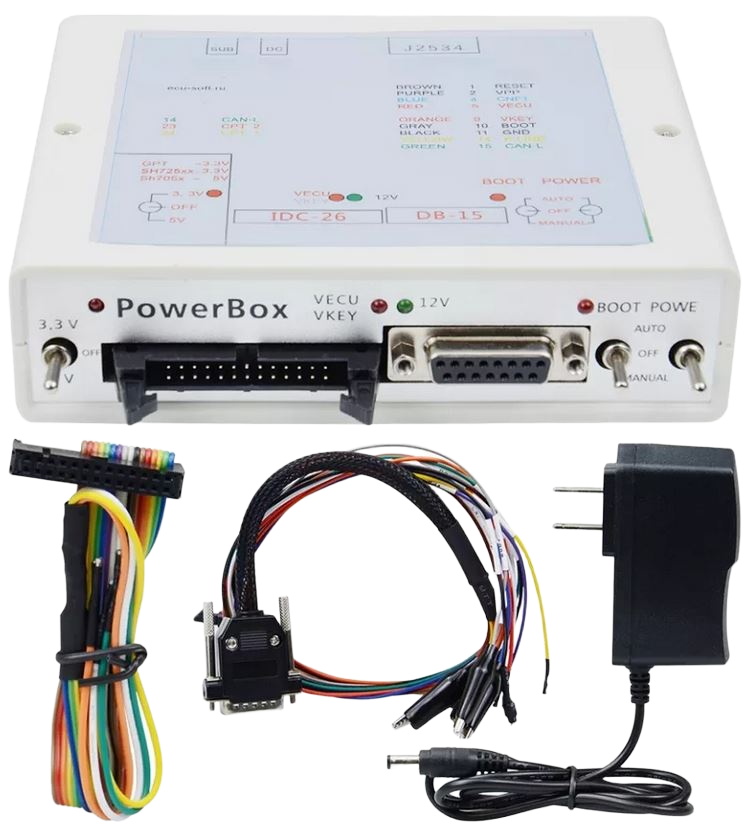

PowerBox для PCMflash

для подключения блоков управления к адаптеру J2534 на столе

Поддерживаемые автомобили

Универсальное применение

Комплект поставки

Обращаем ваше внимание, что комплектация товара, указанная на сайте, может изменяться производителем без предварительного уведомления.

В связи с этим информация в описаниях товаров со временем может устаревать.

Для получения точных данных о комплектации на текущий момент, пожалуйста, уточняйте эту информацию у наших менеджеров перед оформлением заказа.

Доставка и оплата

Мы доставляем заказы по всему миру!

Большинство заказов отправляются в день оформления.

Примерные сроки доставки:

• Беларусь на следующий рабочий день

• Россия от 2 рабочих дней

• Страны Европы и СНГ от 5 рабочих дней

(Сроки могут изменяться в зависимости от работы транспортных служб)

Удобная оплата!

Оплачивайте так, как вам удобно:

• Онлайн-банкинг Visa, Mastercard, МИР, СБП, Сбербанк, Тинькофф и др.

• Безналичный расчёт для юр.лиц

• ЕРИП онлайн (для Беларуси)

• Наличные — при получении (для Беларуси)

Функции

PowerBox для PCMflash - предназначен для подключения блоков управления к адаптеру J2534 на столе и обеспечивает ручное или автоматическое управление питанием блока, а также формирование сигналов RESET, BOOT, CNF1, GPT1, GPT2, WATCDOG

Купить PowerBox необходимо тем, кто ценит комфортную работу и гибкую настройку. Внешняя конструкция девайса оснащена светодиодными индикаторами, которые обозначают активацию той или иной функции. Лампочки говорят о подачи напряжения на вход и выход. Наличие ручного и автоматических режимов обеспечивают быстрое решение задача в зависимости от свойств блока.

В устройство внедрены резисторы, которые ограничивают поток тока на линиях образовавшихся сигналов. На уровне RESET и BOOT обеспечивается ограничение в 510 Ом, в то время как на CNF1 — 220 Ом.

Автоматический режим поддерживает загрузчики для управления BOOT - OEM12, 12 контакт OBD-II и L-LINE, 15 контакт OBD-II.

Многофункциональное устройство оснащено набором разъемов, которые обеспечивают более гибкое подключение к тем или иным девайсам. Стандартный разъем USB используется для подключения к персональному компьютеру. Проводить подключение к ПК необходимо для регулярного обновления программного обеспечения powerbox pcmflash. Для опытных пользователей доступно программирование процессоров Renesans.

Устройство Powerbox обеспечивает многоуровневое подключение к электронному блоку питания, за счет чего пользователь сможет осуществлять мануальное и автоматическое управление его питанием. Благодаря подключению к девайсу осуществляется создание сигналов RESET, BOOT, CNF1, GPT1, GPT2 и WATCHDOG.

Также в pcm flasher вы найдете такие разъёмы:
    - Разъем DC – используется для питания схемы, встроенной в прибор;
    - Разъем J2534 (OBD-II-F) – позволяет подключать одноименный интерфейс;
    - Разъем DB-15 – с помощью кабеля DB15-PIN подключается к электронному блоку управления (кабели в комплекте не идут);
    - Разъем IDC-26 – отвечает за подключение к плате ЭБУ (кабели в комплекте не идут);.

Прибор поддерживает три режима управления:
    - Кнопка «POWER» полностью отключает питание, переводит аппаратуру в мануальное и автоматическое управления. В зависимости от выбранного режима перенаправляет питание на клеммы и выходы.
    - Переключатель «BOOT» включает управление каналами RESET, BOOT и CNF1. В ручном режиме направляет CNF1 сигнал к +3.3 Вт, при этом остальные находятся в минусе. Автоматический режим переводит управление на программное обеспечение. Off – выключение функций.
    - «GPT» подключает работу с процессорами японской компании Renesas Electronics и семейства Tricore. В зависимости от процессора необходимо подобрать необходимое значение Вл. Например, устройство серии SH705x требует 5 Вл.

Важная информация:

- В базовом комплекте кабеля не поставляются.
- Для работы с 71 модулем PCMflash переключатель BOOT должен быть в положении AUTO. (Индикатор BOOT должен светиться, при подаче питания на ЭБУ), переключатель ГПТ в положении 5 или 3,3 вольта (в зависимости от типа ЭБУ).
- В режиме MANUAL - питание нужно подавать именно переключателем на PowerBox , а не с внешнего источника.
- В режиме GPT позволяет работать c 3,3v, 5V и 12v сигналами.

Артикул: IDI753

Производитель: Qtech Co.Ltd
