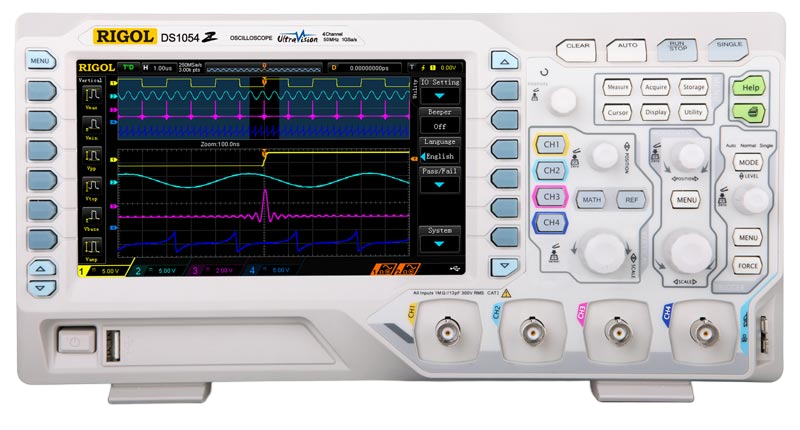

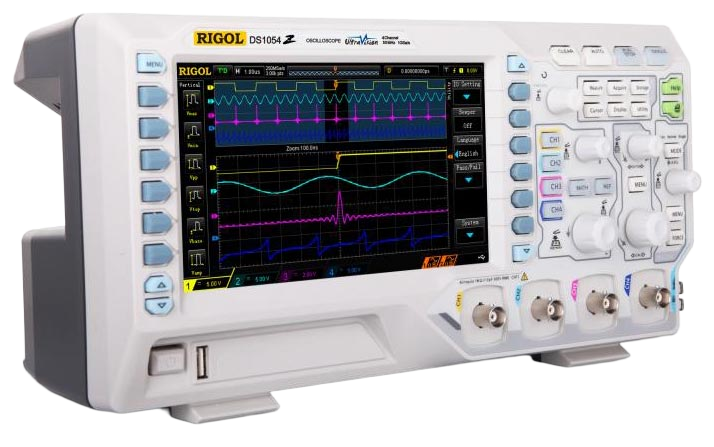

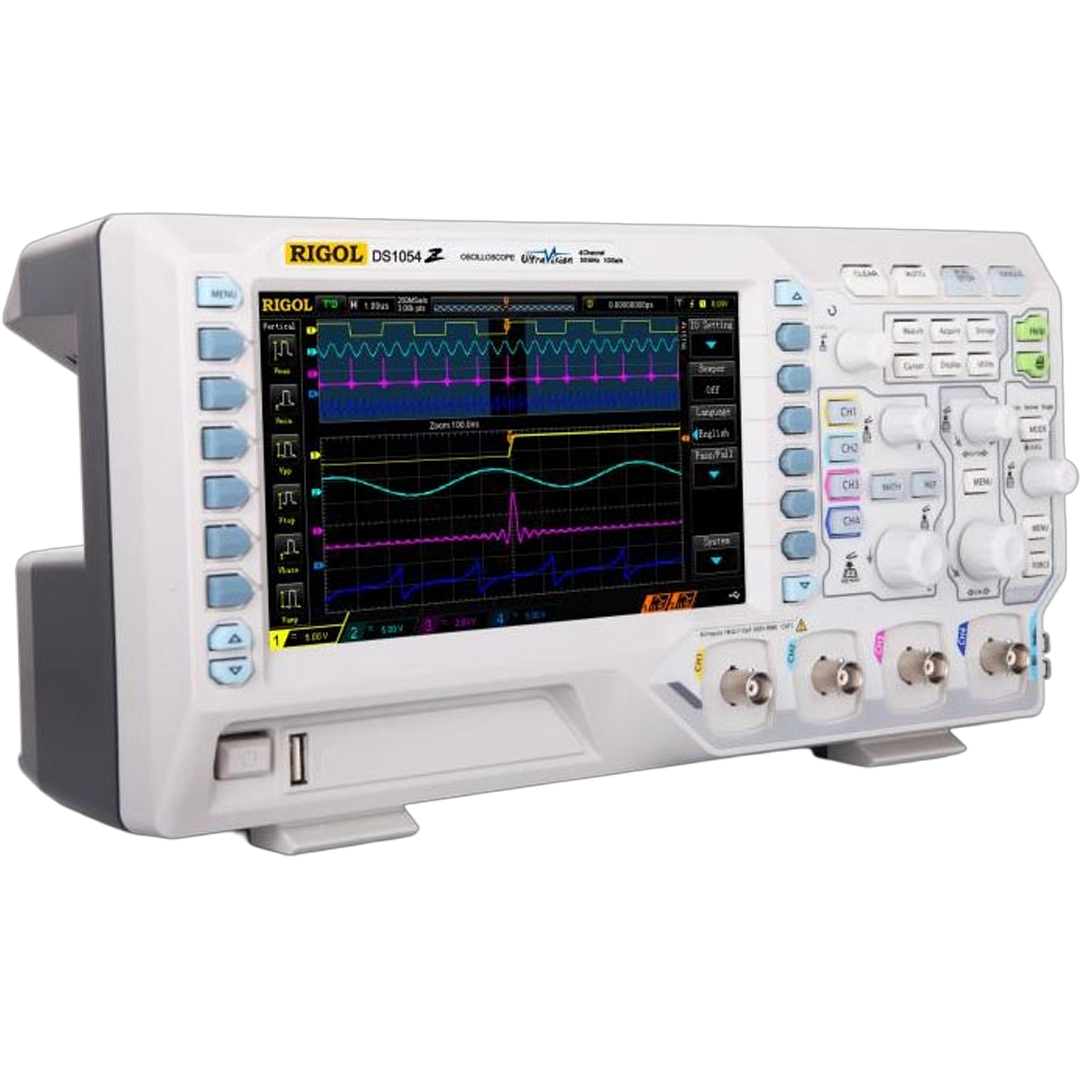

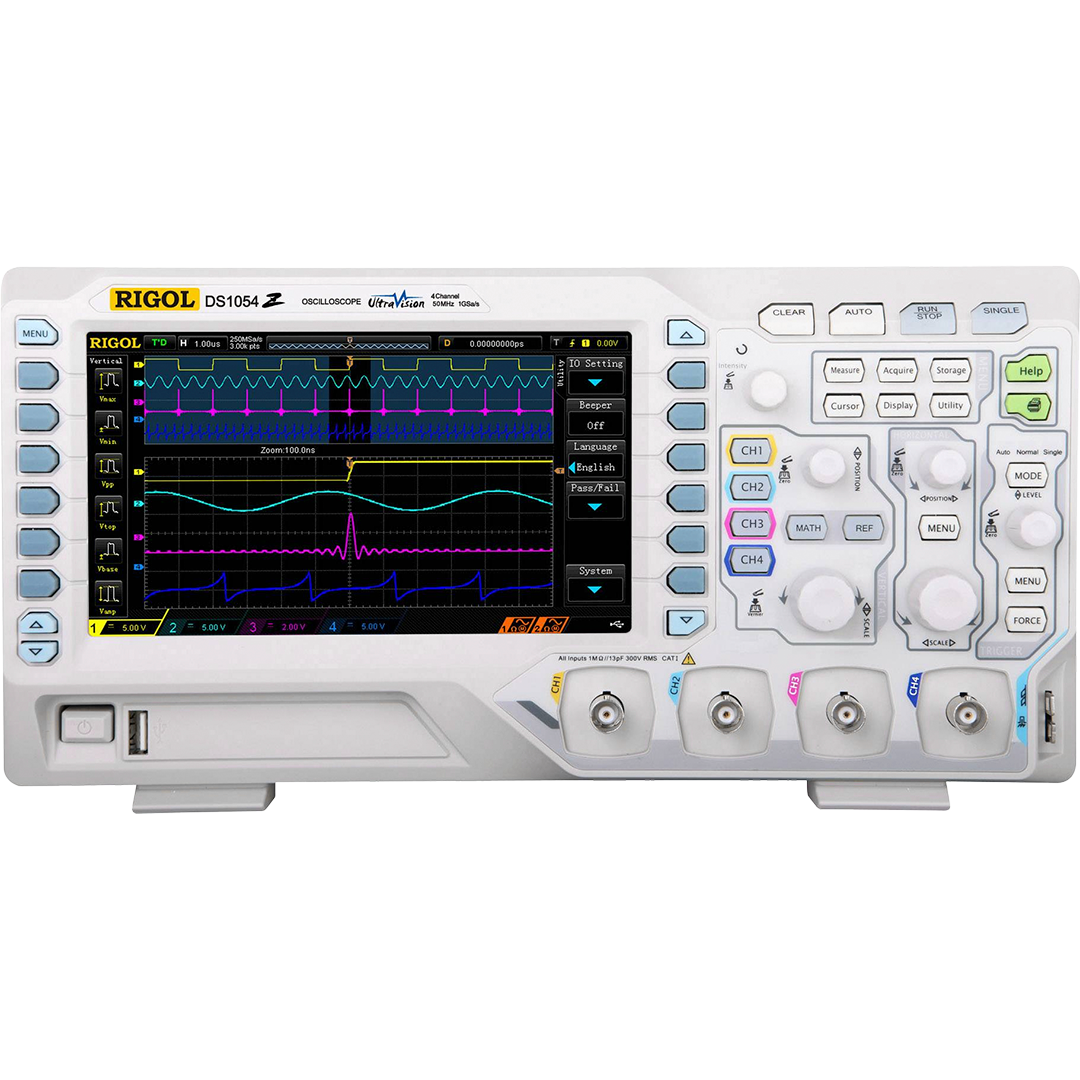

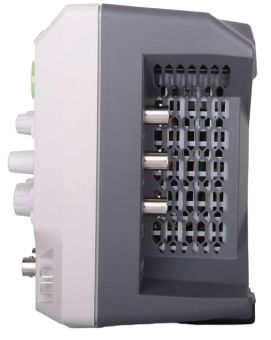

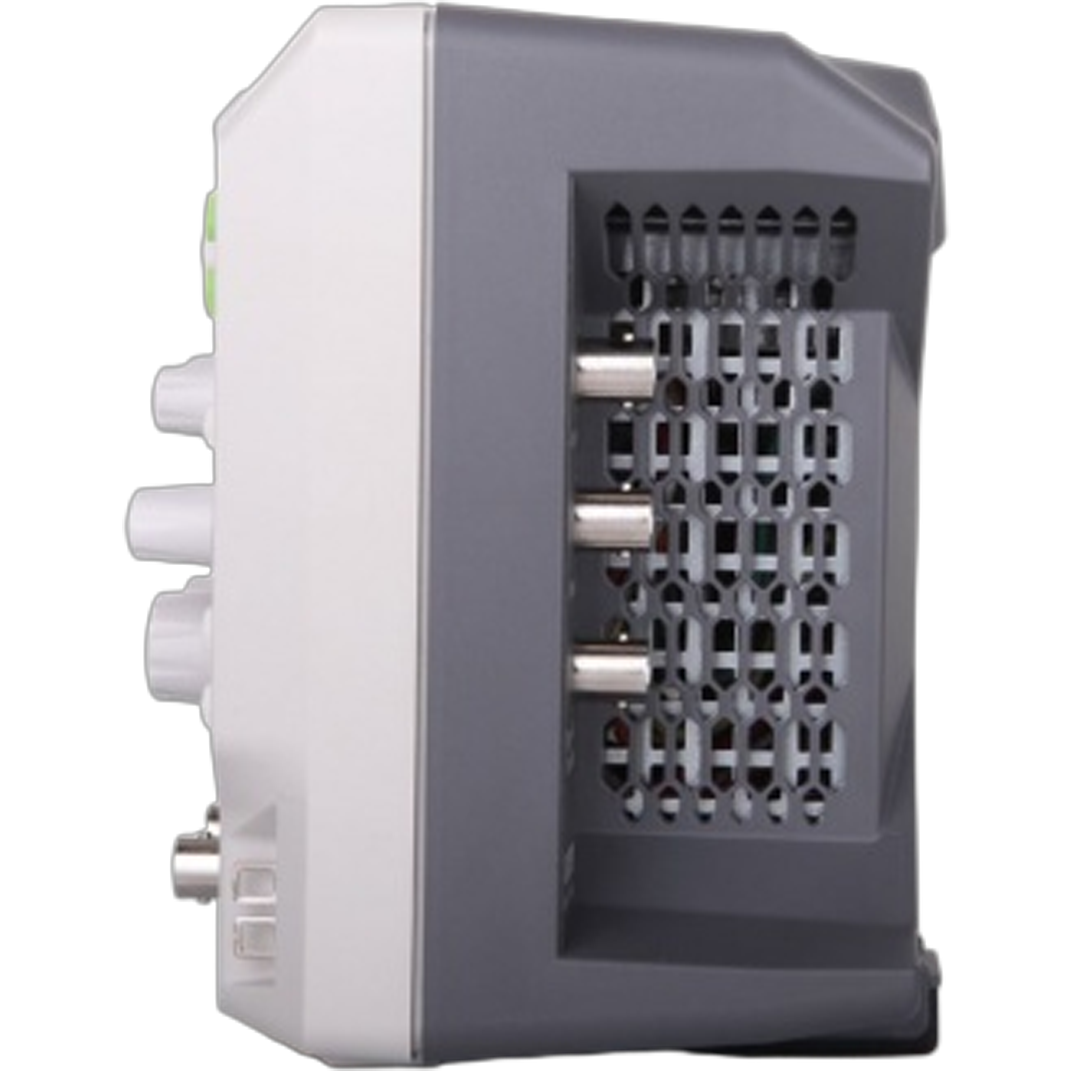

Rigol DS1054Z
- Данный осциллограф внесен в госреестр РФ.
- 4 полноценных канала по цене двух;
- Огромная глубина памяти UltraVision;
- Полноценное декодирование шин в базе;
- Продвинутый визуальный движок;
- Осциллограф
- Осциллографические щупы – 4 шт. пассивных (150 МГц)
- Сетевой кабель
- USB кабель для подключения к ПК
- Краткое руководство по эксплуатации
Мы доставляем заказы по всему миру!
Большинство заказов отправляются в день оформления.
Примерные сроки доставки:
• Беларусь на следующий рабочий день
• Россия от 2 рабочих дней
• Страны Европы и СНГ от 5 рабочих дней
(Сроки могут изменяться в зависимости от работы транспортных служб)
Удобная оплата!
Оплачивайте так, как вам удобно:
• Онлайн-банкинг Visa, Mastercard, МИР, СБП, Сбербанк, Тинькофф и др.
• Безналичный расчёт для юр.лиц
• ЕРИП онлайн (для Беларуси)
• Наличные — при получении (для Беларуси)
Rigol DS 1054Z- данный осциллограф внесен в госреестр РФ.
Цифровой осциллограф Rigol DS1054Z является сочетанием широких возможностей по исследованию сигналов и доступной цены. Большая глубина записи, наличие четырех каналов, высокая скорость захвата осциллограмм делают цифровой осциллограф Rigol DS1054Z идеальным инструментом для различных областей применения.
В цифровом осциллографе Rigol DS1054Z применена инновационная технология UltraVision, которая сочетает в себе большую длину записи осциллограммы, удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм. В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью, в зависимости от интенсивности сигнала. Благодаря использованию этой технологии, цифровой осциллограф Rigol DS1054Z особенно удобен при разработке и диагностике цифровых и аналоговых устройств.
Технические характеристики
| Параметр | Значение |
| Полоса пропускания | 50 МГц |
| Количество каналов | 4 |
| Режим дискретизации | Реальное время |
| Максимальная частота дискретизации | 1 Гвыб/с (1 канал); 500 Мвыб/с (2 канала); 250 Мвыб/с (4 канала) |
Входные характеристики
| Параметр | Значение |
| Режимы регистрации | Обычный; пиковый детектор (4 нс); усреднение (2–1024 выборок); высокое разрешение (12 бит) |
| Связь по входу | DC (открытый), AC (закрытый), GND (земля) |
| Входной импеданс | 1 МОм ±1% ∥ 15 пФ ±3 пФ |
| Ослабление пробников | От 0,01× до 1000× (шаг 1–2–5) |
| Максимальное входное напряжение | 300 В RMS (CAT I); 100 В RMS (CAT II) |
| Допустимое переходное перенапряжение | 1000 В пик-пик |
| Ограничение полосы пропускания | Полная полоса / 20 МГц |
Горизонтальная система
| Параметр | Значение |
| Скорость захвата осциллограмм | До 30 000 осциллограмм/с |
| Интерполяция | (sin x)/x |
| Глубина записи | 1 канал: Авто, 12 К, 120 К, 1,2 М, 12 М, 24 М (опция); 2 канала: Авто, 6 К, 60 К, 600 К, 6 М, 12 М (опция); 4 канала: Авто, 3 К, 30 К, 300 К, 3 М, 6 М (опция) |
| Коэффициент развертки | 5 нс/дел … 50 с/дел (шаг 1–2–5) |
| Погрешность временной базы | ≤ ±25 ppm |
| Максимальная задержка | Предзапуск ≥ 1 ширины экрана; постзапуск — 1…100000 с |
| Режимы отображения | Y-T, X-Y, самописец, задержка |
Вертикальная система
| Параметр | Значение |
| Вертикальное разрешение | 8 бит |
| Вертикальная чувствительность | 1 мВ/дел … 10 В/дел |
| Диапазон смещения | ±2 В (1–499 мВ/дел); ±100 В (500 мВ/дел – 10 В/дел) |
| Полоса пропускания (периодический сигнал) и Полоса пропускания (однократный сигнал) | DC … 50 МГц |
| Нижняя граничная частота | ≤ 5 Гц (вход BNC) |
| Время нарастания | ≤ 7 нс (тип.) |
| Погрешность коэффициента усиления | <10 мВ: ±4% от полной шкалы; ≥10 мВ: ±3% от полной шкалы |
| Погрешность смещения | ±0,1 дел ±2 мВ ±1% смещения |
| Изоляция между каналами | ≥ 40 дБ |
| Параметр | Значение |
| Количество одновременно отображаемых измерений | До 5 |
| Статистика | Среднее, максимум, минимум, девиация, количество измерений |
| Частотомер | Встроенный, 6-разрядный |
Математические функции
| Параметр | Значение |
| Операции | A+B, A−B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs |
| Окна FFT | Прямоугольное, Hanning, Blackman, Hamming, Flat Top, треугольное |
| Шкала FFT | dB/dBm, Vrms |
Декодирование протоколов
| Параметр | Значение |
| Количество шин | 2 |
| Поддерживаемые протоколы | Parallel (стандартно); RS-232/UART (опция); I²C (опция); SPI (опция) |
Основные характеристики:
- Диапазон уровня запуска (внутренний): ±5 делений от центра экрана.
- Режимы запуска: авто, обычный, одиночный.
- Фильтрация запуска: ФВЧ 75 кГц и ФНЧ 75 кГц.
- Блокировка уровня запуска: от 16 нс до 10 с.
- Чувствительность запуска: 1 деление (при сигнале менее 5 мВ) и 0,3 деления (при сигнале более 5 мВ).
- По фронту (нарастающему, спадающему или обоим).
- По длительности импульса с выбором условий «больше», «меньше» или «равно» (диапазон 8 нс – 10 с).
- По ранту (опция AT-DS1000) с контролем положительной или отрицательной полярности (8 нс – 4 с).
- По окну (опция AT-DS1000) с запуском при входе, выходе или нахождении сигнала в окне (8 нс – 4 с).
- По N-му фронту (опция AT-DS1000) с возможностью выбора типа фронта, времени (16 нс – 10 с) и номера фронта от 1 до 65 535.
- По скорости нарастания (Slope) с контролем положительного или отрицательного фронта.
- По видеосигналу с поддержкой систем NTSC, PAL, SECAM, а также стандартов 480P и 576P HDTV.
- По шаблону с использованием логических состояний H, L, X, а также нарастающего и спадающего фронтов.
- По задержке (опция AT-DS1000) с различными условиями контроля интервала времени (8 нс – 10 с).
- По истечении времени (TimeOut, опция AT-DS1000) с диапазоном установки 16 нс – 10 с.
- По длительности события с логическими состояниями H, L, X и временным диапазоном 8 нс – 10 с.
- По условиям Setup/Hold с настройкой времени установки и удержания от 8 нс до 1 с.
- RS-232/UART — запуск по событиям Start, Error, Check Error и Data; поддержка скоростей от 2400 до 115200 бит/с, а также пользовательской настройки; разрядность 5–8 бит.
- I²C — запуск по событиям Start, Restart, Stop, Missing Ack, Address, Data и A&D; поддержка 7-, 8- и 10-битной адресации и длины пакета от 1 до 5 байт.
- SPI — запуск по условию TimeOut, поддержка разрядности данных от 4 до 32 бит и логических состояний H, L, X.
Основные технические характеристики
Осциллограф оснащен 7-дюймовым цветным TFT ЖК-дисплеем с разрешением 800 × 480 пикселей, поддерживающим отображение 160 000 цветов. Доступны режимы отображения векторный и точечный, а также регулируемое послесвечение с временем от 50 мс до 20 с или в бесконечном режиме.
Для компенсации пробников предусмотрен встроенный калибровочный выход с меандром частотой 1 кГц и амплитудой 3 В пик-пик.

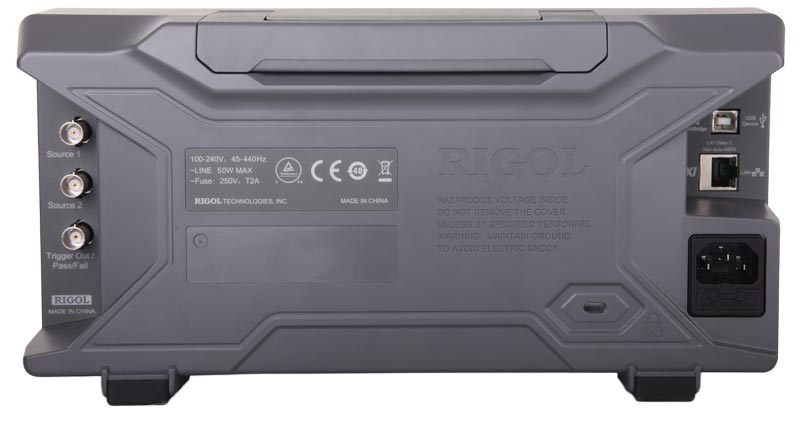

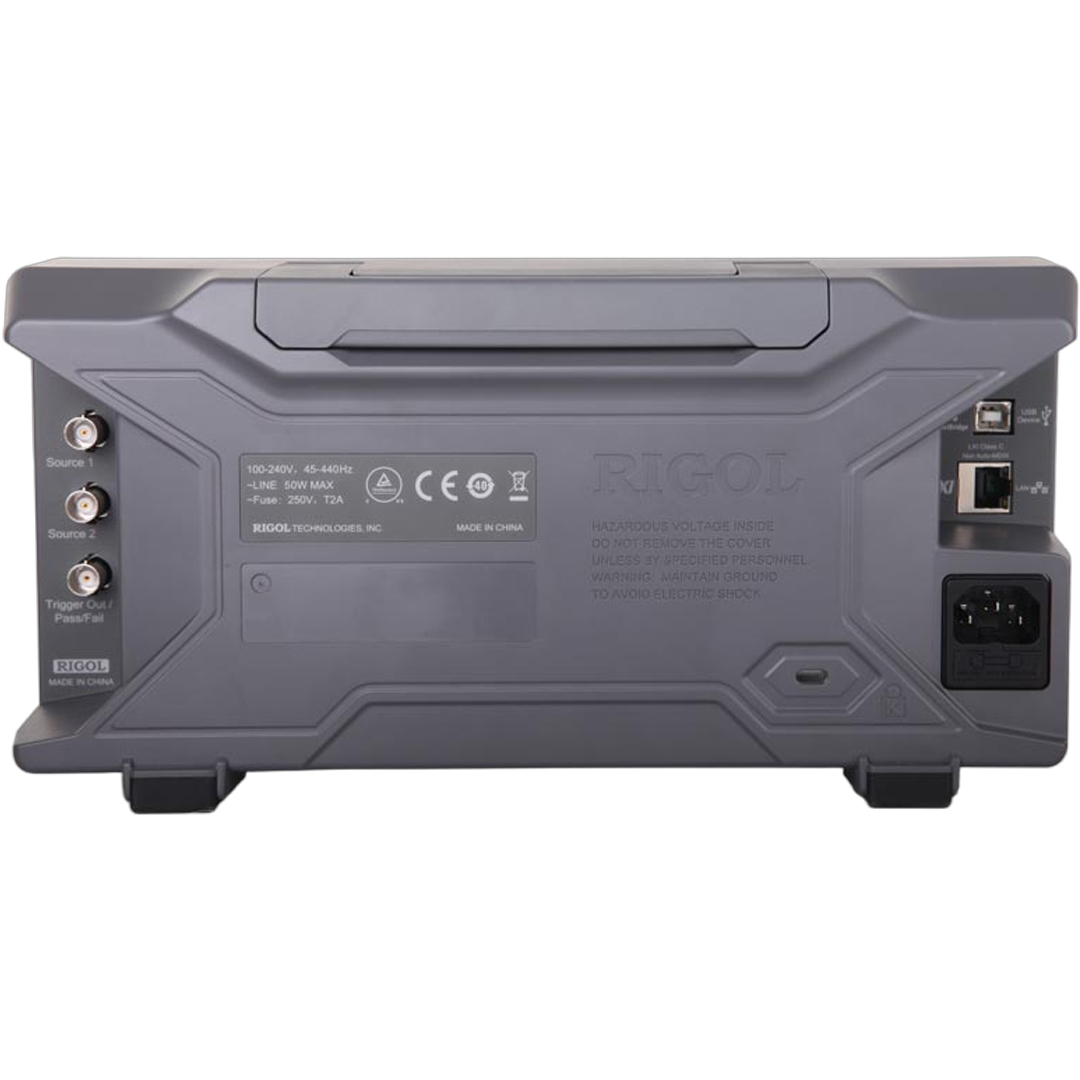

Стандартный набор интерфейсов включает USB Host, USB Device, LAN и вспомогательный выход AUX (Trig Out / Pass-Fail).
Питание осуществляется от сети 100–240 В переменного тока с частотой 45–440 Гц. Потребляемая мощность не превышает 50 Вт. Для защиты используется предохранитель 2 А (тип T, 250 В).
Габаритные размеры прибора составляют 323,1 × 160,8 × 122,4 мм (Ш × В × Г). Масса осциллографа — около 3,2 кг, а в упаковке — около 3,8 кг.
