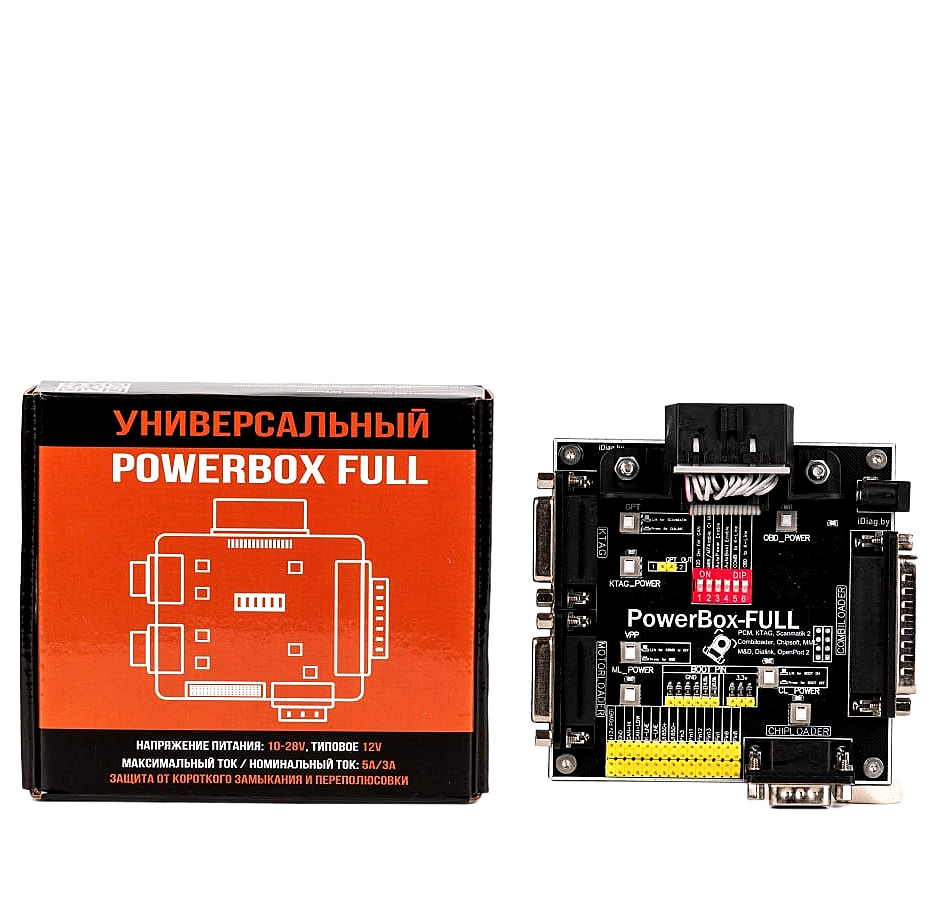

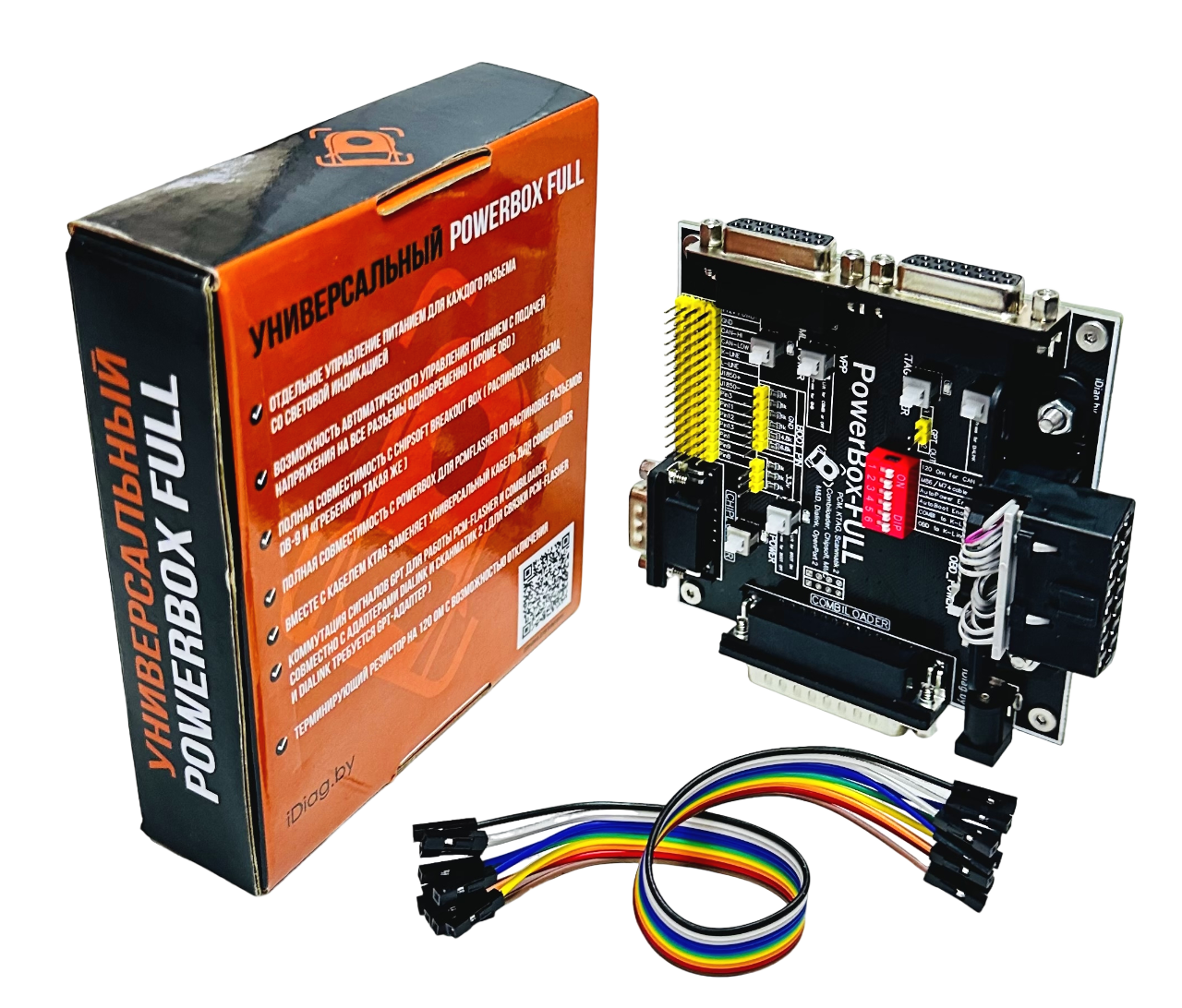

Универсальный PowerBox FULL

Универсальный PowerBox FULL для диагностики и чиптюнинга на столе.
Совместим со всеми основными загрузчиками: PCMFlash, MDFlasher, AlexFlasher, BitBox, Chiploader, Combiloader, KTM и т.д.
Позволяет использовать любой J2534 совместимый адаптер: Сканматик 2, OpenPort 2, Combiloader (пак загрузчик), DiaLink и др.

Для удобства подключения данного PowerBox к ЭБУ двигателя, SRS и т.д. можно использовать штатные кабеля для загрузчика ScanMaserCAN или кабеля от KTAG, Chiploader. При необходимости можно использовать dupont кабеля от Arduino.

Данный адаптер так же можно использовать для коммутации сигналов, при диагностике и ремонте на столе блоков управления двигателя, SRS, ABS и прочих. Так же удобно работать с панелями приборов, где требуется подача питания и различных сигналов.

Скачать справку для PowerBox Full.

Технические характеристики PowerBox FULL:
1. Напряжение питания: 10-28В, типовое 12В.
2. Максимальный (пиковый) ток / Номинальный ток: 5А / 3А.
3. Защита от короткого замыкания и смены полярности.
4. Отдельное управление питанием для каждого разъема (со световой индикацией).
5. Возможность автоматического управления питанием с подачей напряжения на все
разъемы одновременно (кроме OBD2)
6. Полная совместимость с Chipsoft breakout box. Распиновка разъема DB-9 и «контактной гребенки»
аналогична.
7. Полная совместимость с PowerBox для PcmFlasher по распиновке разъемов.
8. Совместно с кабелем KTAG полностью заменяет универсальный кабель для Combiloader.
9. Коммутация сигналов GPT для работы PCM-Flasher и Combiloader совместно с адаптерами
Dialink и Scanmatik (для связки PCM-Flasher и Dialink требуется внешний GPT-адаптер).
10. Терминирующий резистор на 120 Ом с возможностью отключения

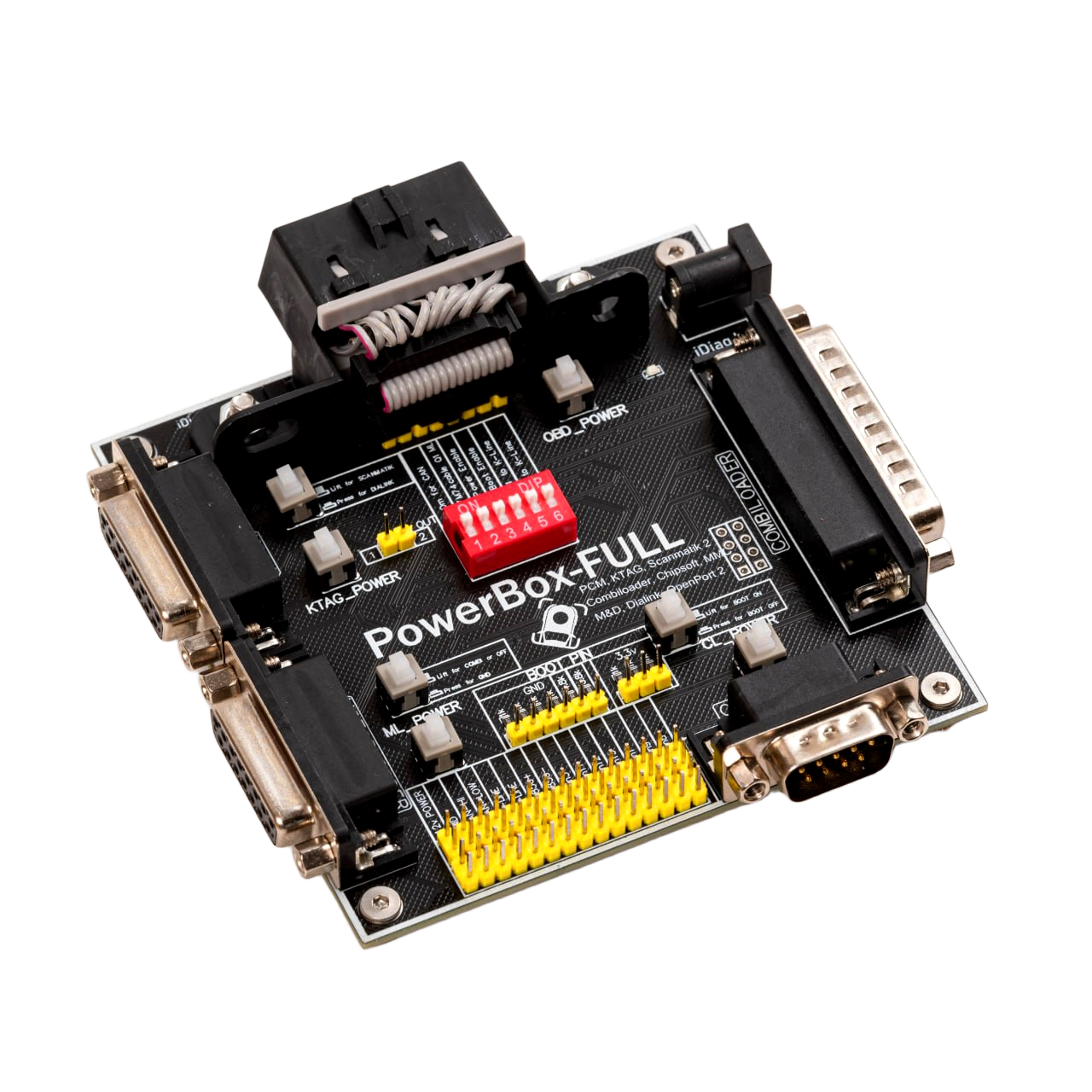

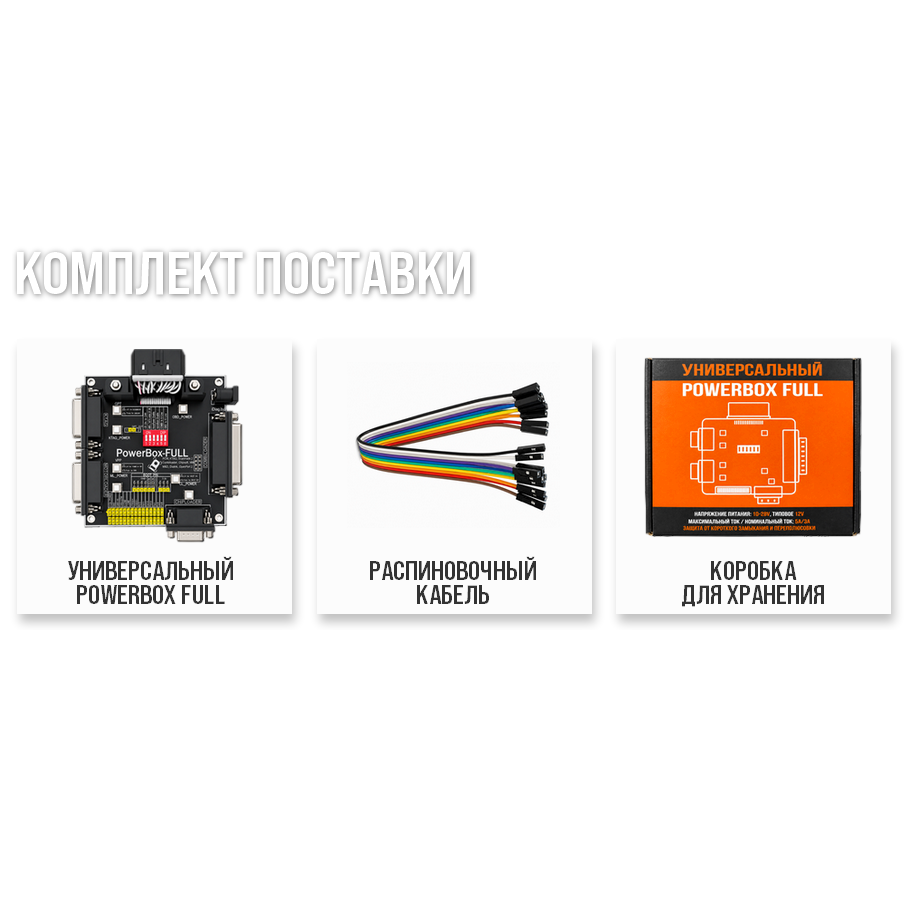

Адаптер Power-Box FULL имеет следующие разъемы для подключения:
OBD2 разъем для подключения J2534 и других адаптеров
COMBILOADER для подключения адаптера
KTAG разъем для DB15 кабеля, используется для работы с PCMflash
MOTORLOADER для адаптеров Мотор-Лоадер (тульский)
CHIPLOADER для Chipsoft OBD2
Универсальная гребенка с выводами
Разъем для внешнего питания 12V

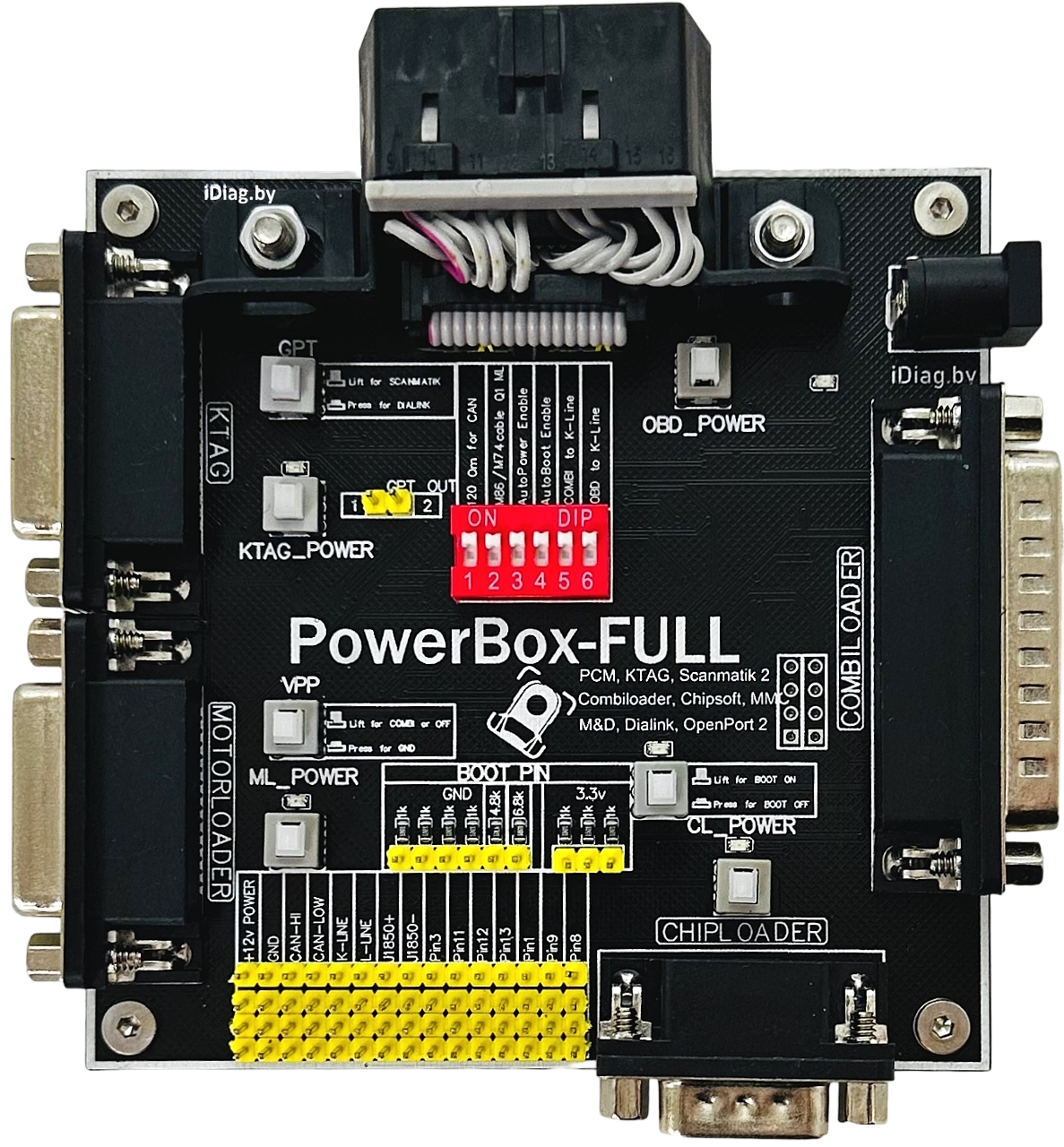

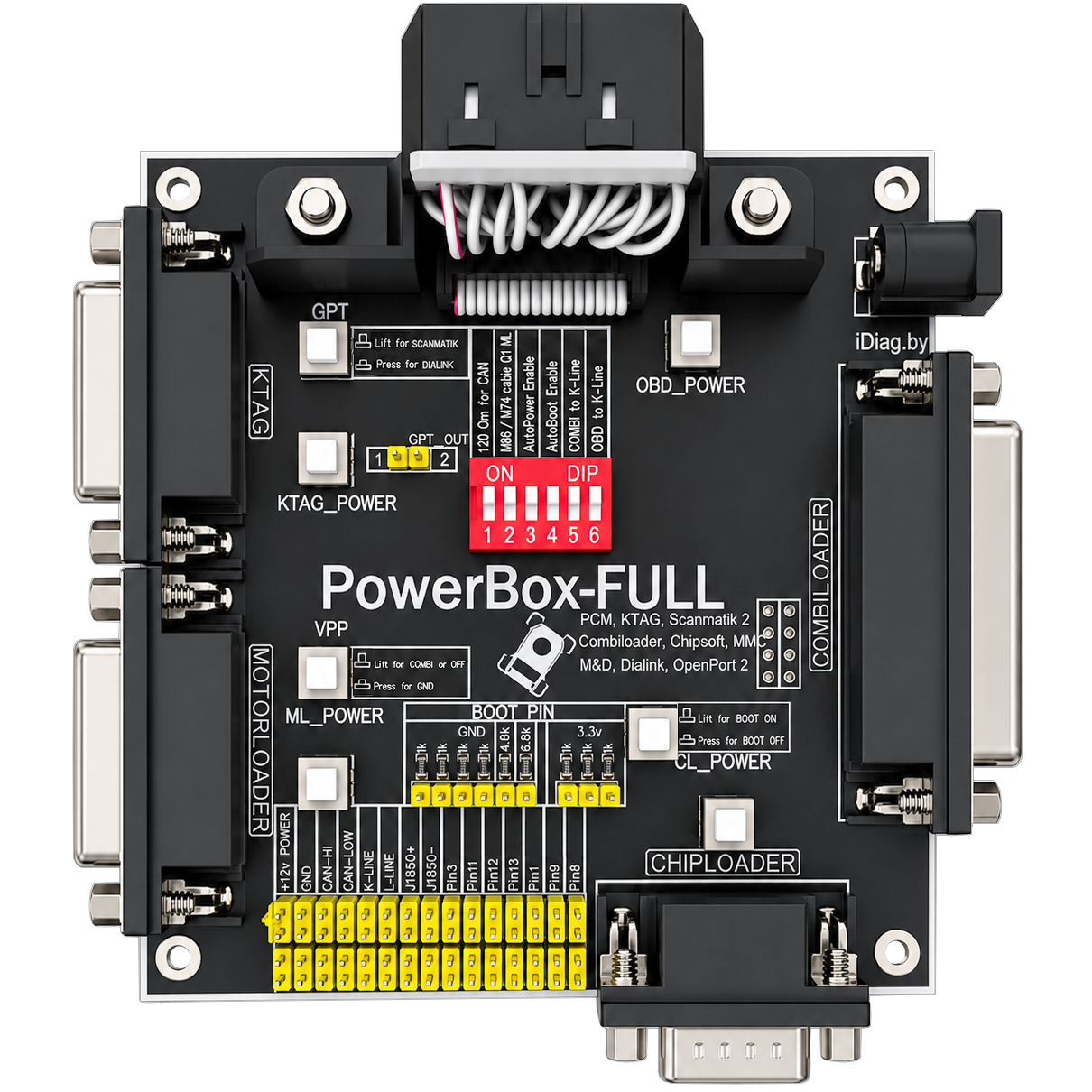

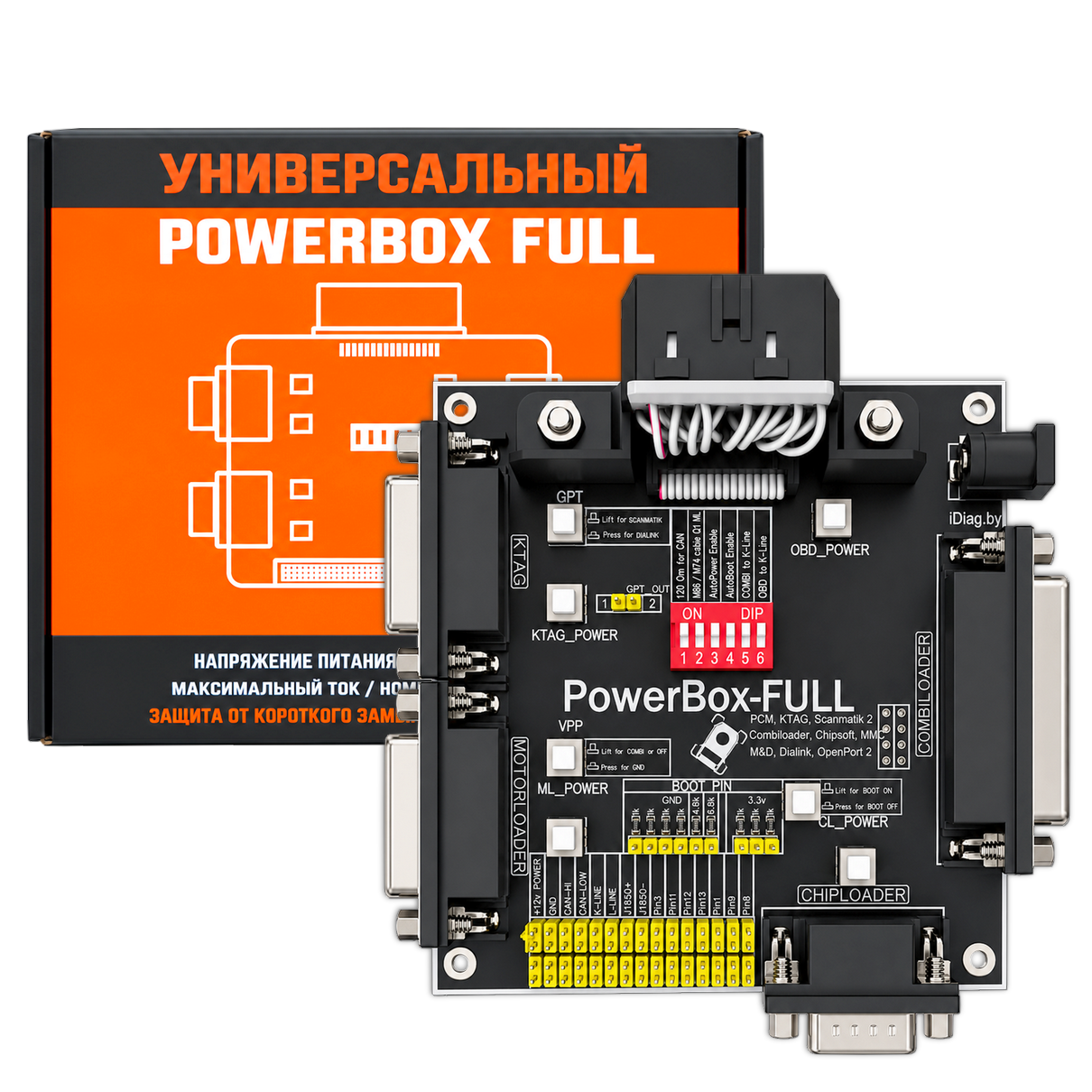

Функционал каждого разъема и переключателя подписан на печатной плате.

ODB Power в нажатом состоянии подает на 16 пин разъема обд +12В. Нужен для работы с комбилоадером и диалинком. При использовании ГПТ, согласно справки к комбику, питание в некоторых случаях нужно отключать
GPT в нажатом состоянии выход GPT1 подключен к 15 пин, а GPT2 к 7 пин разъема OBD. В поднятом состоянии GPT1 подключен к 1 пин, а GPT2 к 2 пин разъема OBD. Служит для выбора источника генерации GPT сигнала. В нажатом состоянии для Combiloader и Dialink, в отпущенном – Scanmatik 2 и PCMFlash либо использование контакта GPT2 для j1850 (+)
VPP в нажатом состоянии притягивает контакт VPP разъема KTAG и Pr.En (pin2) разъема ML к минусу питания (GND). В отпущенном состоянии подключен к пин 11 разъема Combiloder (разрешение программирования).
Ktag_Power, ML_Power, CL_Power в нажатом состоянии включает соответствующий разъем. При отпущенном состоянии используется автоматическое питание (если разрешено выбором Дип)
Не подписанная кнопка выше кнопки CL_Power – это Boot pin. Служит для принудительного включения Boot пинов. В отпущенном состоянии используется автоматическое управление (+5В на 12 пин OBD) (если разрешено выбором Дип)

В центре платы находится переключатель 6-DIP для конфигурации повербокса к различным загрузчикам или ситуациям:
1. 120 Om For CAN – Служит для подключения терминирующего резистора 120 Ом на шину CAN
2. M86M74 Cable Q1 ML – Управляет 3 пин разъема ML. Нужен для включения внутреннего транзистора в кабеле Molex 48-32 Pin или переключения реле в кабеле Molex 55-65 pin от Тульского MotorLoader при использовании кабелей с другими программами.
3. AutoPower Enable – Разрешает автоматическое управление питанием разъемов, но если быть точным, то управляет 15 pin разъема OBD и отключает его от транзистора Автопитания. При использовании GPT от Dialink в паре с Combiloader следует ВЫКЛЮЧАТЬ этот переключатель. Следует учитывать, что этот переключатель НЕ ОТКЛЮЧАЕТ автоматическое питание от Combiloader. Пин 5 разъема Combiloader (зажигание) всегда подключен к линиям питания, независимо от положения этого переключателя.
4. AutoBoot Enable – Разрешает автоматическое управление boot пинами через 12 пин разъема OBD
5. Combi to Kline – Подключает шину Kline разъема Combiloader к общей шине Kline
6. ODB to Kline – Подключает шину Kline разъема OBD (7 pin) к общей шине Kline. При использовании GPT от Dialink в паре с Combiloader следует ВЫКЛЮЧАТЬ один из переключателей выбора источника Kline т.к. произойдет соединение GPT контакта с Kline комбилоадера и возможно влияние «светофора» на генерацию GPT.

Распиновка разъемов на плате:

KTAG:
1 - RESET
2 - VPP
3 - GPT2 (J1850+)
4 - CNF1
5 - +3.3
6 - --
7 - CAN-H
8 - J1850 -
9 - Power
10 - BOOT
11 - GND
12 - GPT1
13 - --
14 - K -LINE
15 - CAN - L

MOTORLOADER:
1 - +12V
2 - Prg.En.
3 – Q1
4 - GND
5 - GND
6 - CAN1 H
7 - CAN1 L
8 - --
9 - --
10 - Power
11 - K-Line
12 - --
13 - K -Line
14 – OBD -1 (GPT1)
15 – OBD -2 (GPT2)

CHIPLOADER:
1 – GND
2 – GND
3 – CAN H
4 – K-line
5 – CAN L
6 – J1850 –
7 – J1850 +
8 – L-Line
9 – Power

COMBILOADER:
1 – K-line
5 – Power
11 – VPP
18 - +12
21 – GND
22 - GND
