Блокировка ЭБУ: Как безопасно восстановить блок в режиме Bench / Boot

Главный страх начинающего диагноста и мастера по чип-тюнингу. Ошибка при записи прошивки блокирует ЭБУ, останавливает работу сервиса и приводит к конфликтам с клиентами.

В большинстве случаев заблокированный блок можно восстановить без покупки нового. Для этого используются низкоуровневые режимы программирования: Bench (на столе без вскрытия) и Boot (со вскрытием через отладочный интерфейс платы).

Почему ЭБУ блокируется при записи через OBD2

Запись через диагностический разъем OBD2 — самый уязвимый метод. Блок управления блокируется по трем главным причинам:

• Падение напряжения. Если бортовая сеть автомобиля опускается ниже 12V, процессор прерывает сессию записи.

• Обрыв связи. Случайное шевеление кабеля, сбой USB-порта ноутбука или зависание Windows уничтожают сессию программирования.

• Неверная контрольная сумма. Запись некорректно подготовленного файла блокирует выполнение программы процессором.

При сбое через OBD2 стирается область флеш-памяти, где находится программный код, включая загрузчик (Bootloader). Блок перестает выходить на связь по стандартным диагностическим протоколам.

Подготовка рабочего места: исключаем случайные факторы

Безопасность работы в режимах Bench и Boot зависит от аппаратной подготовки. Перед подключением прибора выполните четыре действия:

1. Обеспечьте стабильное питание. Используйте лабораторный блок питания (ЛБП) с защитой от короткого замыкания. Выставляйте напряжение 13.5V – 14.0V. Сила тока должна быть не менее 5A. Питание от аккумулятора автомобиля или дешевых сетевых адаптеров запрещено.

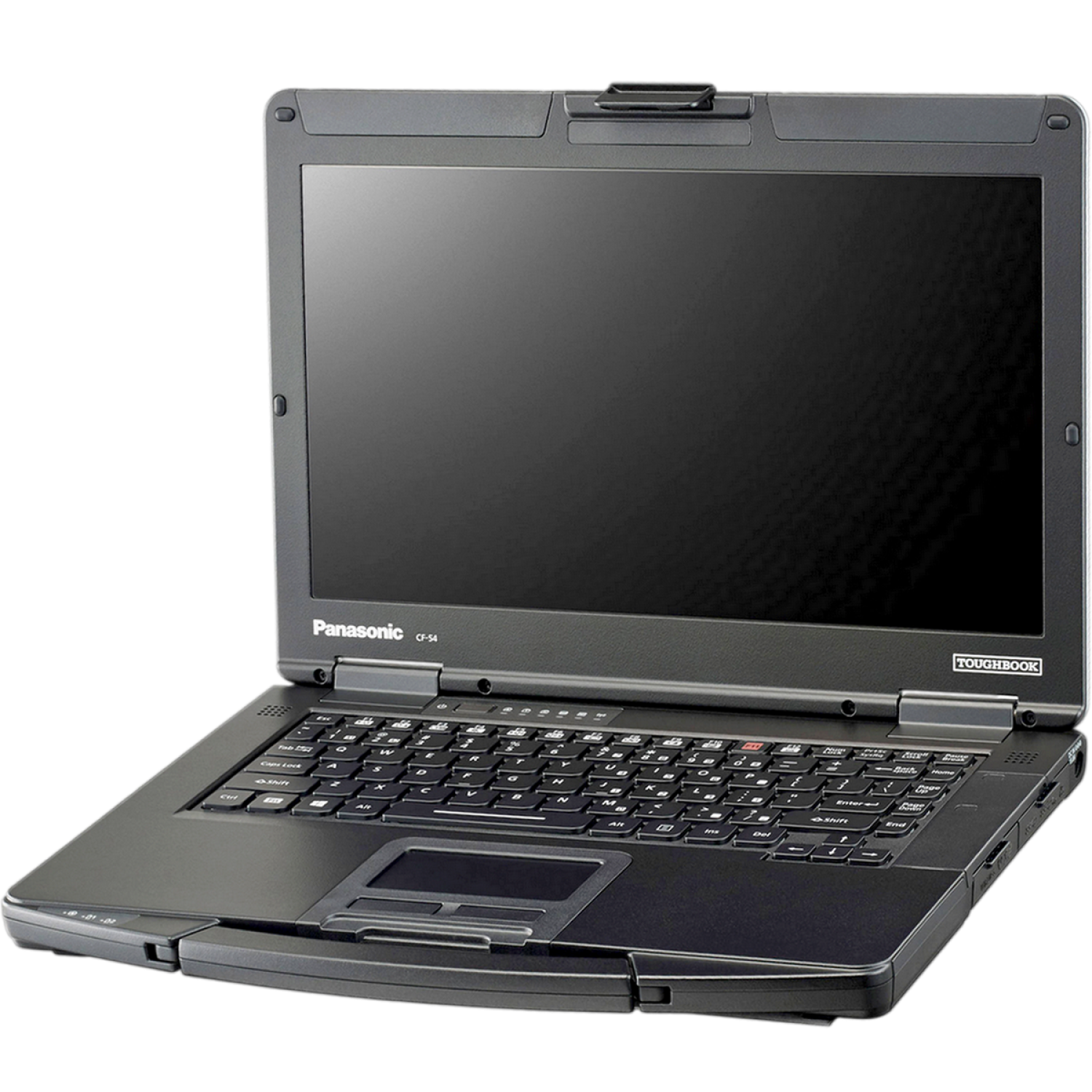

2. Настройте ноутбук. Подключайте ноутбук только к сети 220V, работать от батареи не стоит. Отключите переход в спящий режим, экраны блокировки и закройте все фоновые программы (антивирусы, мессенджеры, обновления Windows). Для бесперебойной работы в условиях автосервиса можно приобрести готовые защищенные ноутбуки на нашем сайте, которые подготовлены к диагностическим нагрузкам и защищены от грязи, вибраций и ударов.

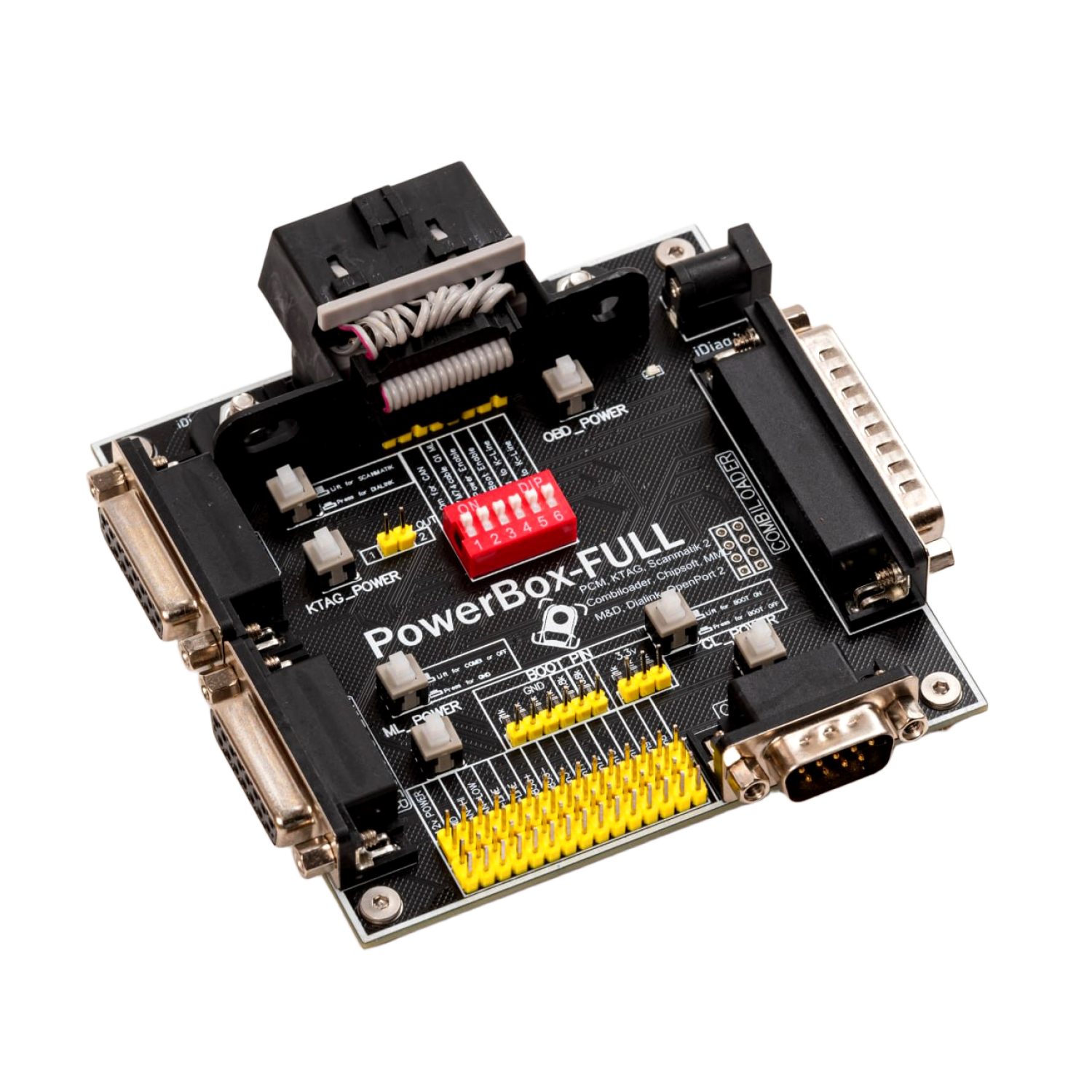

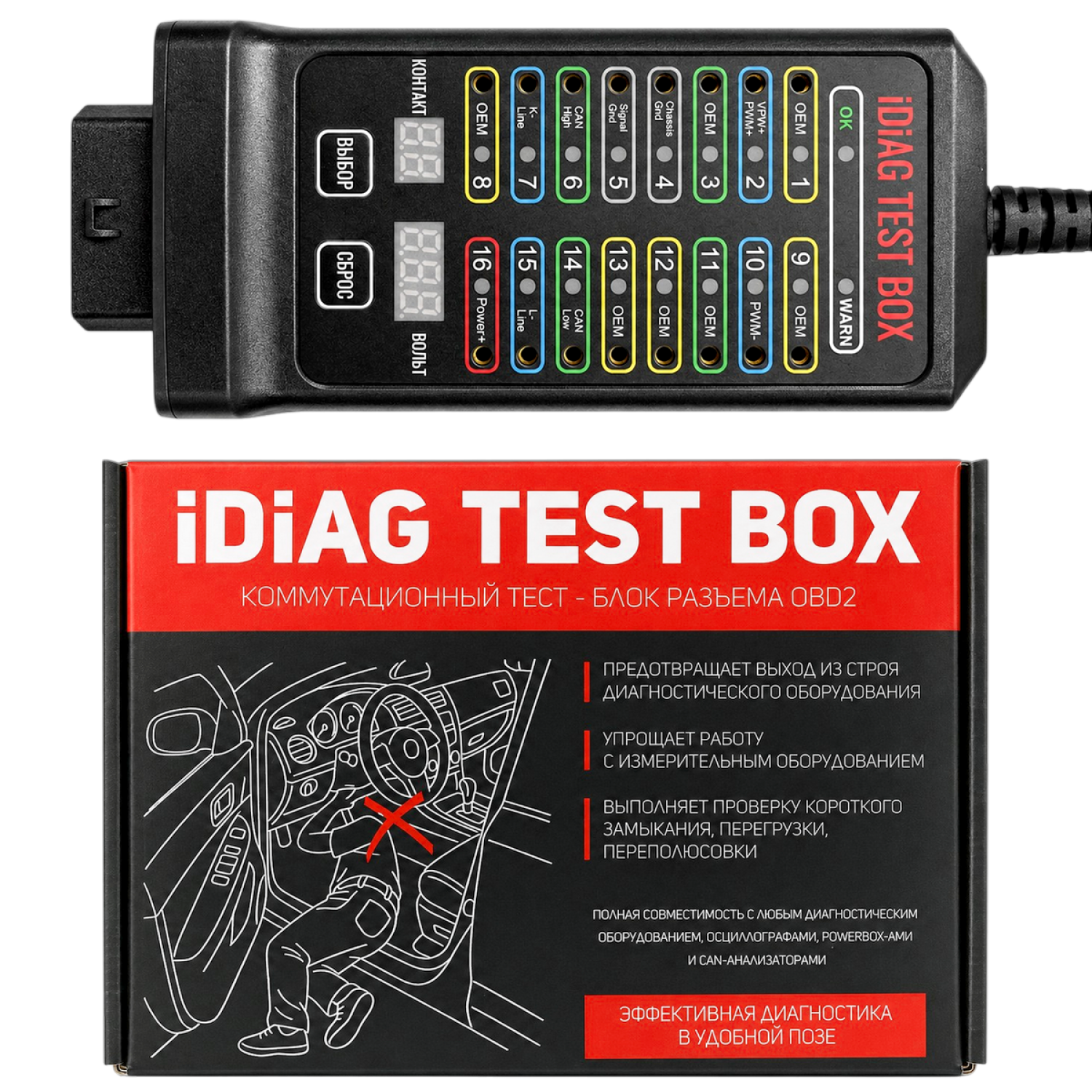

3. Проверьте качество контактов. При работе в режиме Bench используйте качественные провода-иглы или специализированные кабели-разветвители (Powerbox). Слабый прижим пина на разъеме ЭБУ приведет к обрыву связи.

4. Организуйте заземление. Статическое электричество может уничтожить процессор при вскрытии блока или подключении Boot-пина. Используйте антистатический коврик.

Режим Bench: безопасное восстановление без вскрытия

Режим Bench позволяет программатору работать с процессором ЭБУ через штатные пины разъема, но используя заводские сервисные протоколы (архитектуры Tricore, PowerPC и др.).

Алгоритм работы в Bench-режиме:

1. Найдите точную схему подключения (Pinout) именно для вашего аппаратного типа блока (Hardware/HW). Ошибка в полярности питания гарантированно сожжет защитные диоды или процессор.

2. Подключите линии питания (+12V, Ignition/IGN), массу (GND) и линии передачи данных (CAN-High, CAN-Low или K-Line).

3. В интерфейсе программатора выберите вкладку Bench, укажите тип процессора или модель ЭБУ.

4. Выполните операцию Identification (ID). Если блок отдал паспортные данные, связь установлена корректно.

5. Запишите оригинальный файл (сток) или корректно подготовленный тюнинг-файл с пересчитанной контрольной суммой.

Преимущество Bench: Корпус блока остается герметичным, нет риска повредить плату инструментом.

Режим Boot: прямой доступ к памяти процессора

Если заваленный блок не выходит на связь даже в Bench-режиме, требуется прямое подключение к плате — режим Boot (загрузчик). Для этого процессор нужно перевести в сервисный режим, замкнув определенный вывод (Boot-пин) на массу (GND) через резистор (обычно 1 кОм) или напрямую, согласно инструкции к прибору.

Алгоритм работы в Boot-режиме:

1. Аккуратно вскройте корпус ЭБУ. Используйте специальный нож и фен для размягчения заводского герметика. Не погружайте инструмент глубоко внутрь, чтобы не срезать элементы обвязки платы.

2. Спозиционируйте плату на отладочном столе (позиционном столе) или зафиксируйте ее.

3. Подключите провода питания и CAN/K-Line к внешнему разъему блока.

4. Подключите Boot-пин (или конфигурационные резисторы) к указанным на схеме точкам на плате.

5. Подайте питание через Powerbox/ЛБП. В момент подачи питания процессор считывает состояние Boot-пина и переходит в режим программирования, минуя сбойную область памяти.

6. Выберите в программаторе режим Boot, вычитайте поврежденное содержимое (для сохранения области иммобилайзера/EEPROM) и запишите исправный Full Flash.

Золотые правила восстановления ЭБУ

• Никогда не закрывайте программу при сбое записи. Если программатор выдал ошибку на 50% записи через OBD2, не выключайте зажигание и не закрывайте софт. Попробуйте повторить запись оригинального файла. Часто программаторы позволяют записать блок повторно, пока сессия связи активна.

• Сохраняйте бэкап. Первое действие с любым блоком на столе — полное чтение всех областей памяти (Flash + EEPROM). Имея на руках полный дамп (Full Flash), вы сможете восстановить блок, даже если запись прервется.

• Переносите данные иммобилайзера. Если родной блок физически сгорел и вы «поднимаете» б/у блок с разборки (донор), обязательно перенесите область EEPROM или выполните процедуру привязки (Clone), иначе автомобиль не заведется из-за блокировки иммобилайзером.

Безопасное восстановление ЭБУ в режимах Bench и Boot — это стандартная техническая процедура, а не повод для паники. Чтобы исключить риск окончательной блокировки блока, мастеру необходимо строго соблюдать три правила: использовать стабильный лабораторный источник питания, всегда считывать полную резервную копию (Full Flash) перед любыми манипуляциями и строго следовать заводским схемам подключения (Pinout). Правильное техническое оснащение рабочего места и качественные программаторы позволяют успешно реанимировать практически любой программно «заваленный» блок управления.

К сожалению восстановить можно далеко не каждый блок управления. Существует физический и программный предел, после которого ЭБУ не восстанавливается. Например, если при подключении на столе или из-за короткого замыкания в проводке автомобиля пострадала аппаратная часть. В случае выгорания процессора, разрушения многослойной платы или термического прогара необходимо из старого блока выпаить или вычитать микросхему EEPROM (где хранятся данные иммобилайзера и VIN) и переносится в новый, чтобы машина завелась.
